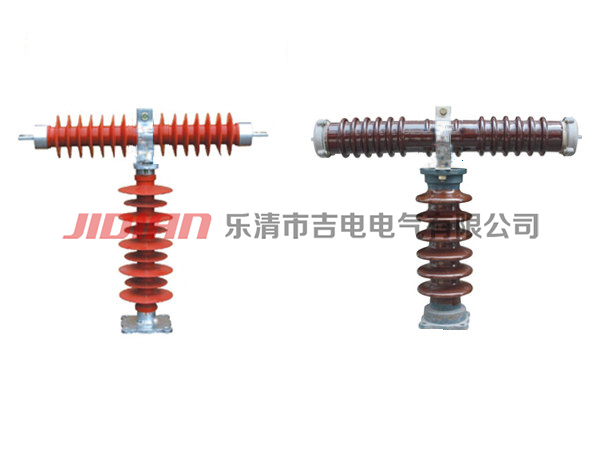

RWJ-35,RW10.RXWO-35户外高压限流熔断器
35KV高压限流熔断器概述:
RXW0—35系列为乐清市吉电电气有限公司研发的户外高压限流熔断器，适用于交流50Hz，额定电压为35kV 的户外配电系统中，其额定电流为0.5A的产品作电压互感器的过载和短路保护用，其额定电流为（2～7.5)A的产品作电力变压器或其它电力设备的过载和短路保护用。
35KV高压限流熔断器产品型号及含义:
R X W 0-35/□
│││││ └—额定电流A
││││└—— 额定电压kV
│││└——— 设计序号器
││└———— 户外
│└————— 限流
└—————— 熔断
35KV高压限流熔断器使用环境条件:
1.周围空气温度不超过+40℃，不低于-40℃，日平均温度不超过+35℃
2.海拔不超过l000m .
3.风速不超过34m/s （相当于圆柱表面的700Pa)
4.无严重污秽、化学腐蚀、易燃、易爆及剧烈振动的场所。
35KV高压限流熔断器主要技术参数:
|
型号 |
额定电压 |
额定电流 |
断流容量(三相) |
熔断电流 |
切断最大短路电流限流值 |
过电压倍数不超过 |
重量kg |
备注 |
|
RXWO35/0.5 |
35KV |
0.2,0.5,1 |
1000 |
0.6-1.8 |
16 |
2.5倍工作电压 |
26 |
吉电电气保护电压互感器用 |
|
RXW0-35/2 |
2 |
200 |
3-4 |
14 |
吉电电气电力设备保护电力线路用 |
|||
|
RXW0-35/3 |
3 |
200 |
4.5-6 |
14 |
||||
|
RXW0-35/5 |
5 |
200 |
8-10 |
14 |
||||
|
RXW035/7.5 |
7.5 |
200 |
1-15 |
14 |
||||
|
RXW0-35/10 |
10 |
200 |
15-0 |
14 |

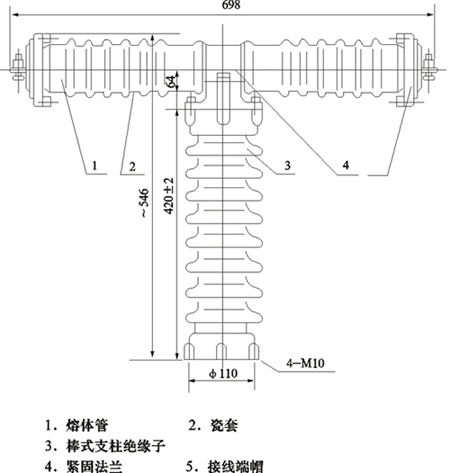

35KV高压限流熔断器安装尺寸:
