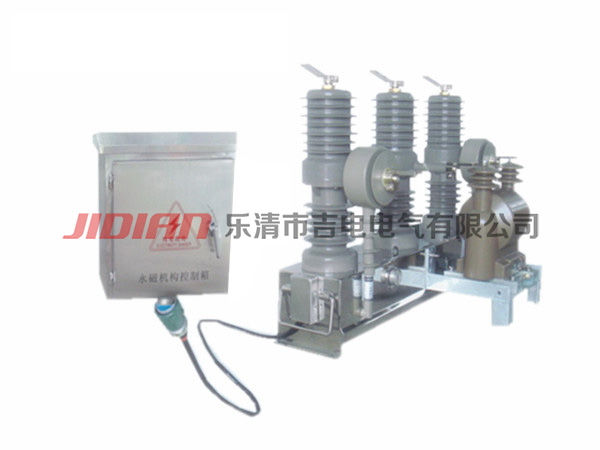

ZW32-12M型永磁智能真空断路器概述:
ZW32-12M型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz,适用于额定电压为12kV的户外高压开关设备。断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6~40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用,并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。
ZW32-12M型户外高压智能真空断路器,是我公司乐清市吉电电气有限公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成,三者通过航空插座及户外密封电缆进行电气连接,具有故障检测功能,保护控制功能和通讯功能,能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构,断路器机械寿命为1万次,1万次之内无需检修、调整,实现了高可靠,长寿命。

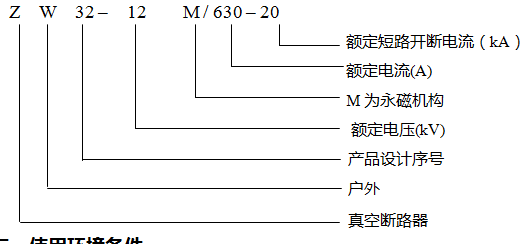

ZW32-12M型永磁智能真空断路器型号,名称及含义:
ZW32-12M型永磁智能真空断路器使用环境条件:
a.环境温度不高于 +45 ℃,不低于 –30 ℃;
b. 空气相对湿度:日平均值不大于95%,月平均值不大于90%;
饱和蒸汽压:日平均值不大于2.2×10-3 MPa,月平均值不大于1.8×10-3 MPa;
在高湿度期温度急降时,可能凝露;
c.海拔高度不超过 2000 米;
d. 地震烈度不超过8级;
e.无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。客户如有其它特殊要求,可在订货时提出,我公司可给予最大满足。
ZW32-12M型永磁智能真空断路器主要技术参数:
1断路器主要技术参数,见下表
|
序号 |
参数名称 |
单位 |
数据 |
|
|
1 |
额定电压 |
kV |
12 |
|
|
2 |
额定绝缘水平 |
1min工频耐压 |
kV |
60 |
|
额定雷电冲击耐压 |
kV |
125 |
||
|
3 |
额定电流 |
A |
630 |
|
|
4 |
额定短路开断电流 |
kA |
20 |
|
|
5 |
额定短路关合电流(峰值) |
kA |
50 |
|
|
6 |
额定短路开断次数 |
次 |
30 |
|
|
7 |
额定热稳定时间 |
s |
4 |
|
|
9 |
机械寿命 |
次 |
10000 |
|
|
10 |
额定操作电压辅助回路额定电压 |
V |
220 |
|
|
11 |
额定操作顺序 |
A |
分-0.3s-合分-180s-合分 |
|
|
12 |
重量 |
KG |
130 |
|
2 断路器机械特性参数,见下表
|
序号 |
参数名称 |
单位 |
数据 |
|
1 |
触头开距 |
mm |
12±1 |
|
2 |
接触行程 |
mm |
2±0.5 |
|
3 |
三相合分闸不同期性 |
ms |
≤2 |
|
4 |
合闸触头弹跳时间 |
ms |
≤2 |
|
6 |
额定短路开断电流 |
kA |
20 |
|
7 |
合闸触头接触压力 |
N |
2000 |
|
8 |
平均分闸速度 |
m/s |
1.4±0.2 |
|
9 |
平均合闸速度 |
m/s |
0.8±0.2 |
|
10 |
分闸时间 |
ms |
≤50 |
|
11 |
合闸时间 |
ms |
≤75 |
|
12 |
每相主回路电阻 |
μΩ |
≤80 |
|
13 |
动、静触头允许磨损厚度 |
mm |
≤3 |
ZW32-12M型永磁智能真空断路器主要元器件:
1固体密封真空灭弧室
u 采用硅橡胶包封(作为绝缘及缓冲),体积小;封装在环氧树脂绝缘筒内;优良;
u 工作寿命长,性能可靠。
2固封绝缘筒
u 符合环保要求:无油和SF6气体;
u 采用防尘硅橡胶对绝缘筒进行包封,防污等级高;
u 美观、轻,易于运输。
3 永磁操作机构
u 运用单稳态永磁技术,可靠性高、低能耗、低噪音;
u 机械结构简单,零件少,运动部件只有一个,与传统
的弹簧机构几十个相比,大大减少了故障源,因而极
大的提高了可靠性。同时取消了容易引发故障的机械脱、
锁扣装置,使整个系统的操作可靠性得到了提高。
u 永磁机构控制器独有的自适应及自检功能,可对永磁机构的运动特性进行优化,使真空开关的机械特性达到最佳,从而延长了永磁机构和真空灭弧室的寿命。
u 无需定期维护保养。
u 技术数据如下表:
|
额定电压(V) |
额定电流(A) |
合闸力(N) |
20℃时线圈电阻(Ω) |
正常工作电压范围 |
|
380 |
≤65 |
≥4500 |
2.6 |
165V~265V(<20ma) |
机构拉开断路器处于分闸状态 机构闭合断路器处于合闸状态
4 分、合指示
u 在断路器机箱的正面及侧面各有一个分、合指示,保证断路器在任何安装方式下都能在柱下看清分合状态。分合指示上喷涂有荧光粉,可在夜间也能清楚看清。
5 电流互感器
u 配置户外抗老化高精度的双绕组电流互感器,保证电流互感器在负荷电流和故障电流、零序电流下具有良好的线性度,即可用于测量又可用于保护;
u 过流定值等可以通过控制箱现场设定。
6永磁机构智能控制箱
6.1控制器的功能
◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护
◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制
◇本地/远程设置定值
6.2控制器的特点
◇可带485/232通讯接口,或通过光纤、无线实现远距离监控;重合闸后加速功能:当开关重合于永久性故障时,自动加速跳闸;
◇遥控/手动合闸加速跳闸,并且闭锁重合闸:用户检修线路后送电,如果忘记撤除接地刀闸,应该加速跳闸;
◇三次重合闸延时时间均可以调整; ◇跳合闸回路采用防误动设计,并具有防跳功能;
◇零序电流可以区分区内和区外故障;◇遥控分合闸采用了防止误动设计;
6.3结构特点
a) 控制器为微机型的继电保护及监控装置;
b) 控制器具有耐候性强、抗凝露的防护特点;
c) 通过航空接插件与开关本体进行连接,d) 连接可靠性好、防护等级高。
控制器输入模拟量通道共有四个,A相电流、C相电流、零序电流、BC相间电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障,从而进行相应的处理。下表为不同系统的故障处理结果。
|
故 障 性 质 及 故 障 点 |
保 护 处 理 |
|
|
单相接地故障 |
中性点不接地系统用户界内 中性点经消弧线圈接地用户界内 |
经延时判定为永久性接地后跳闸 |
|
中性点不接地系统用户界外 中性点经消弧线圈接地用户界外 |
不动作 |
|
|
中性点经小电阻接地用户界内 |
先于变电站保护动作跳闸 |
|
|
中性点经小电阻接地用户界外 |
不动作 |
|
|
相间 短路 故障 |
用户界内 |
一般先于变电站分界开关分闸 |
|
用户界外 |
不动作 |
|
7 控制器技术参数(见表2)
|
序号 |
项 目 |
规 定 值 |
备 注 |
|
1 |
输入工作电压 |
AC220V |
|
|
2 |
输入工作电压频率 |
50Hz |
|
|
3 |
输入工作电压允许波动范围 |
±20% |
|
|
4 |
整机功耗 |
<10W |
|
|
5 |
输出电压(分合闸操作) |
|
空接点输出 |
|
6 |
输出控制接点容量 |
可调 |
|
|
8 |
采样相电流输入值 |
0.2 ~ 100A |
二次电流100A以上允许饱和 |
|
9 |
采样零序电流输入值 |
0.01A ~ 1A |
零序二次电流允许1A以上饱和 |
|
10 |
电量输入值允许采样误差 |
±3% |
饱和区不作要求 |
|
11 |
相间保护电流整定值范围 |
1A ~ 100A |
设0时关闭对应保护功能 |
|
12 |
相间保护动作延时时间值 |
可调 |
0.1~10秒 |
|
13 |
零序保护电流整定值范围 |
可调 |
设0时关闭对应保护功能 |
|
14 |
零序保护动作延时时间值 |
0 ~ 7200 s |
可调 |
|
15 |
重合闸次数 |
3次可调 |
0为关闭重合闸 |
|
16 |
第一次重合时间 |
可调 |
0.3~600秒 |
|
17 |
第二次重合时间 |
可调 |
3.0~600秒 |
|
18 |
第三次重合时间 |
可调 |
3.0~600秒 |
|
19 |
远程设置 |
0或1 |
设定0:面板拨码有效,1:远程设置有效 |
|
20 |
负荷告警电流 |
无 |
|
|
21 |
整定值误差 |
±3% |
时间定值为0时实际为40ms,误差不大于±20ms。 |
|
22 |
绝缘阻抗 |
>100MΩ/ DC500V |
1.外部端子一起对地 2.电量输入端子对电源、开关控制输出端子 3.开关状态输入端子对电源、开关控制输出端子 |
|
23 |
工频耐压 |
2000V/1min |
同上 |
|
24 |
冲击耐压 |
5000V,1.2/50μS正负各三次 |
1.电源、开关控制输出端子一起对地 2.电量输入端子一起对地 |
8 轻巧、可靠的紧急手动分、合闸装置
u 当控制系统无电源或出现遥控失灵等异常时,
可手动紧急分、合闸,可靠开断、关合额定
负荷电流。
u 手动分闸装置与联动轴分开,控制箱未连接时,
手动分闸装置有效,手动合闸装置则必需在控制
箱连接妥当后才有效。
9 电压互感器
u 采用外置电压互感器,互感器为环氧树脂全封闭浇注绝缘结构,铁芯采用优质冷轧硅钢绕制,经退火处理后与一次绕组及二次绕组一起用环氧浇注成型,耐污秽、耐潮性能良好。
u 铭牌处有二次接线保护端子盒,接线方便,防尘效果好。
u 额定二次输出及其相应准确级见下表
|
型号 |
额定电压比(V) |
准确级 |
额定输出(VA) |
极限输出(VA) |
|
JDZW-10 |
10000/220 |
0.5 |
50 |
600 |
10航空插头
采用不锈钢材料,整体方案
方案总体要求
根据实际情况,为保证产品安全、可靠运行,该方案设计时,以满足以下要求为出发点。
1) 所有产品应是成熟可靠的产品,有着完善的保护功能,在系统发生故障时,快速的隔离故障而不会造成越级跳闸。10kV架空配电线路T接的用户内部发生故障时,如故障在其进线段,或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时,均会造成变电站出线开关保护掉闸。如果故障性质是永久的,变电站重合不成功,则一个中压用户界内的事故将使整条配电线路停电,这种在配电网中常见的波及事故,对社会将造成恶劣影响。用户分界开关是解决上述波及事故的理想设备,该设备安装于10kV架空配电线路的责任分界点处,可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全
2) 具有完善的保护功能,可实现合闸涌流、过流延时和短路速断保护。合闸涌流延时、过流延时时间可调。
3) 一体化设计,防破坏,安装方便。
4) 电压互感器内置高压限流熔断器,能防止因电压互感器故障造成线路越级跳闸。
5) 良好的操作界面,易操作,易维护。
6) 能节省投资,在满足先进性和国家有关规范的要求前提下尽量节省投资。
ZW32-12M型永磁智能真空断路的基本结构:
1 断路器由断路器本体、加装电压互感器和永磁控制箱三部分组成,断路器本体结构采用操动机构和灭弧室上下布置的形式,断路器本体内部结构图见图1
1分闸弹簧 2辅助开关 3起吊装置 4驱动拉杆 5永磁机构 6箱体
7接线盒 8接地标牌 9绝缘拉杆 10下绝缘筒 11导电夹 12真空灭弧室
13上绝缘筒 14上出线座 15电流互感器 16下出线座 17电压互感器
图1 断路器内部结构图
ZW32-12M型永磁智能真空断路器工作原理:
1 灭弧原理
A) 断路器配用的真空灭弧室,具有极高的真空度,以真空作为灭弧和绝缘介质。当动、静触头在操动机构作用下带电分闸时,在触头间将会产生电弧;同时,由于触头的特殊结构,在触头间隙中产生出一定的纵向磁场,使真空电弧保持着扩散型,并维持低的电弧电压。在电流自然过零时,残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上,灭弧室断口的介质绝缘强度很快被恢复,达到分断的目的。
B) 电动分、合闸:永磁操动机构动铁芯动作,直接推动绝缘拉杆上下运动,完成合、分闸动作。动作完成后由永磁体提供的剩余磁场力,保持合、分闸状态。
C) 手动分闸:拉动分闸手柄,手动脱扣轴向下带动动铁芯动作完成分闸操作。
2 控制箱操作
本地遥控器合、分闸操作利用遥控器可在本地进行遥控合、分闸。操作方法如下:
合闸:先按“合闸”键,再按“确认”键;即:先按“B”键,再按“D”键;
分闸:先按“分闸”键,再按“确认”键;即:先按“A”键,再按“D”键;
备注:两次按键时间间隔不能超过3秒钟,否则前一次键无效。
3 PDA智能掌上机功能描述
3.1 搜索设备
选择‘搜索设备’选项,PDA会搜索处于通信范围内(空旷距离小于150米)控制器,如搜索范围内有控制器,选择对应控制器的设备号,进入显示有选中的设备号的主界面窗口。
3.2 查询状态
选择‘查询状态’,显示结果为当前控制器的实时状态值。
3.3.查询记录
选择‘查询记录’,显示过去发生过的最近发生的30条故障记录;
3.4.遥控操作
选择‘遥控操作’窗口,显示选择界面。
选择‘开关合’可遥控相应设备号的控制器执行一次合闸操作;
选择‘开关分’可遥控相应设备号的控制器执行一次分闸操作;
3.5.修改定值
选择‘修改定值’,可修改控制器的所有定值参数。
3.6.设备复位
‘设备复位’可遥控FDR-2控制器实现复位操作。
