根据我国电力发展与广大用户的需求，提出了不停电或最少停电的方案，保证提高供用电的可靠性，本产品广泛用于矿山、冶金、石油、化工、铁路、通信、机械、建筑、军事、航天、金融、制造业、自动化产业、事业机关等领域做10KV电网多路供电自动切换之用。

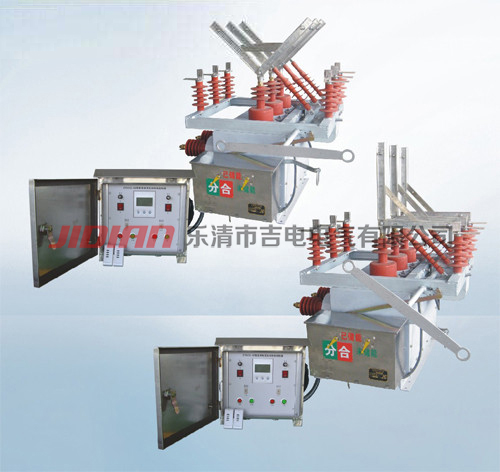

乐清市吉电电气有限公司专门研发生产此产品，选用于我国电网上运行最多，也是年限最久的高可靠性10KV户外高压真空断路器上进行了二次开发，利用一台真空断路器与三工位自动隔离开关通过光电传感器采样，把断路器中电流电压信号提供给智能控制器，运算判断后实现全自动互投。
高压智能双电源全自动投切功能：
采其A进线或B进线线路上的电压、判断断路器与自动隔离开关的状态，进行自动投切；本装置具有过电流保护；检测负荷端的运行电流，实现定时限过流和速断保护，一次重合闸及闭锁功能，具有来电延时合闸，可设定优先供电功能，当设定为主的电源侧恢复供电后可自动投切至该侧供电，进线线路无电压真空断路器自动跳闸，自动隔离开关不改方向，等下次任意侧先供电时它会自动的转向那侧，真空断路会自动合闸，也可以检修手动分闸，开关闭锁。自动隔离开关停止在居中，能确保用电的安全性

周围空气温度：上限+40℃，下限-40℃；

海拔：普通型不大于2000mm，高原型不大于3500mm；

风压：不超过700pa（相当于风速34m/s）；

覆冰厚度：10mm；

地震烈度：不超过8度；

操作机构主要技术参数

手力储能操作力采用机构所配储能手柄时最大操作力小25kgf。
合闸电磁铁：采用螺线管式电磁铁，其技术数据见下表：

过电流脱扣电磁铁：过电流脱扣器由电流互感器供电，过电流脱扣器额定电流为5A。
分闸电磁铁：采用螺线管式电磁铁，其技术数据如表5
表5

电流互感器的变比：根据用户需要可安装50/5、75/5、100/5、150/5、200/5、400/5及630/5（每只CT最多为4抽头变比的CT）；标准配置2只，最多可配置6只。
浪涌电流保护器过流延时时间：根据用户需求可调成200ms、400ms、600ms、800ms、1200ms或3s，用户自己调整，调整方法见6.2.7
电压互感器采用JDZ-10系列：等级0.2级容量15VA、0.5级容量30VA或P级300VA，变比10000/220/110V（根据用户需求确定）。外置电压互感器采用JDZW-10，其技术数据见表6

该产品由断路器本体及操作机构两部分组成。（配隔离开关方案由断路器本体、操动机构及隔离开关三部分组成）。

断路器本体部分由导电回路、绝缘系统、密封件及壳 体组成。整个导电回路由进出线导电杆、进出线绝缘支座、导电夹、软连结与真空灭弧室连接而成。
产品采用瓷套、户外环氧树脂或硅橡胶进线套管，带电体之间及对地距离均大于190mm。壳体密封，内部采用复合绝缘结构，具有抗凝露、抗污秽的特点，绝缘水平高。产品内部可装设电压互感器一个或两个（根据用户需求确定），提供操作电源用。其整体结构为三相共箱式。
断路器可带隔离开关，形成明显的可见断口。隔离开关有隔离刀闸、静触头、绝缘支架、安装支架、操作系统等部件组成。断路器与隔离开关之间有可靠的防污操作的联锁装置。隔离开关的为手动弹簧操动机构，具有手动储能、手动分合、过流保护功能。
为电动弹簧操动机构，具有电动储能、分合功能，同时具有手动储能，手动分合，过流保护功能。整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。
工作原理：真空断路器利用高真空中电流流过零点时等离子体迅速扩散熄灭电弧的原理，完成分断电流的任务。
合闸过程
进行合闸操作时，拉动储能手柄9进行储能，当储能弹簧过于瞬间，合闸弹簧释放能量，趋使储能轴套11旋转并带动传动轴套2和三线主轴转动，合闸完成，摇臂脚29扣住半轴28，使断路器处于合闸状态，摇臂脚与半轴的扣接量1.5～2.5mm，如图五所示。
机构在合闸状态下，传动轴套2通过连板13抬起保持棘爪10，使机构不能再次储能，避免机构空合。
分闸及过流脱扣过程
断路器合闸后，拉动手动分闸系统的拉环21，使弯板27连同半轴28向逆时针方向转动，使摇臂脚解扣，断路器分闸，同样当过流脱扣器过流线圈32通过的电流值超过整定的脱扣值(5A)时，过流脱扣器动作是摇臂脚解扣，
断路器分闸。
电动操动机构动作原理
储能过程
当给电机接通电源时，使电机转动，或拉动手动储能拉环，是链轮轴24旋转并带动储能轴套17转动，和闸弹簧3被逐渐拉长使机构储能。当弹簧过中后由定位件30保持，使机构处于准备合闸状态。
机构接到合闸信号以后，合闸电磁铁26的动铁心被吸向上运动，拉动定位件向反时针方向转动，解除储能维持，合闸弹簧带动储能轴套反时针方向转动。储能轴套上的凸轮压动传动轴套14，是传动轴套顺时针方向转动，带动摇臂头12运动，使传动轴套扣住摇臂头，同时，摇臂脚9扣住半轴6，从而使机构完成合闸操作。摇臂脚与半轴的扣接及扣接量如图五。当机构处于合闸状态是，联锁装置10锁住定位，使定位件不能向反时针方向转动，达到机构联锁的目的。即：保证机构处于合闸位置时不能再做合闸操作。
当手动合闸时，拉动合闸拉环27，拉动定位件向反时针方向转动，机构解除储能维护，从而实现机构的合闸。机构释放储能弹簧的能量后，完成合闸动作。
在合闸状态下，机构进行储能操作，完成储能操作后，机构处于合闸已储能维持，从而实现机构的合闸。机构释放储能弹簧的能量后，完成合闸动作。
在合闸状态下，机构进行储能操作，完成储能操作后，机构处于和闸已储能状态，在此状态一旦接到正确的信号，机构便能实现一次自动重合闸操作。
分闸及过流脱扣过程
断路器合闸后。拉动手动分闸系统的拉环32，半轴6向逆时针方向转动，使摇臂脚9解扣，断路器完成手动分闸。
断路器合闸后，一旦分闸后电磁铁接到信号，动铁芯吸合向上运动，推动连板和顶杆顶起，使脱扣轴5转动，带动脱扣顶杆向上运动，并带动半轴6向逆时针方向转动。当半轴转动一定的位置时，半轴与摇臂脚解扣，在分闸弹簧的作用下，断路器完成电动分闸操作。
当过流脱口器中2中的过流线圈通过整定的脱扣电流时，电磁铁动作，动铁芯吸合向上运动，推动连板和顶杆顶起，使脱扣轴5转动，带动多扣顶杆向上运动，并带动半轴6向反时针方向转动。当半轴转动一定的位置是，半轴与摇臂脚解扣，在分闸弹簧的作用下，断路器完成过流脱扣分闸动作。

<1>电源开关:投运时应该合上开关↑
<2>两只测试/PT电源：投运时应置于PT位↑
<3>六位互锁开关：投运时可按实际需要按下其中一个，不得同时按下多个开关。建议选用在运优先键功能，因为可以减少频繁切换，另外当优先回路来电后，可通过遥控或面板操作可切换至优先回路。
①、Ⅰ主Ⅱ备：如Ⅰ、Ⅱ回路都有电，投运Ⅰ回路；
如Ⅰ回路无电，Ⅱ回路有电，投运Ⅱ回路。
②、Ⅱ主Ⅰ备：原理同上。
③、Ⅰ、Ⅱ互主：如开关已在Ⅰ回路且Ⅰ回路有电，不论Ⅱ回路有无电，不切换；如开关已在Ⅱ回路且Ⅱ回路有电，不论Ⅰ回路有无电，不切换；只有当开关在某一回路且该回路无电，另一回路有电时，才切换至另一回路。
④、Ⅰ运Ⅱ停：只投运Ⅰ回路，不论Ⅱ回路有无电。
⑤、Ⅱ运Ⅰ停：只投运Ⅱ回路，不论Ⅰ回路有无电。
