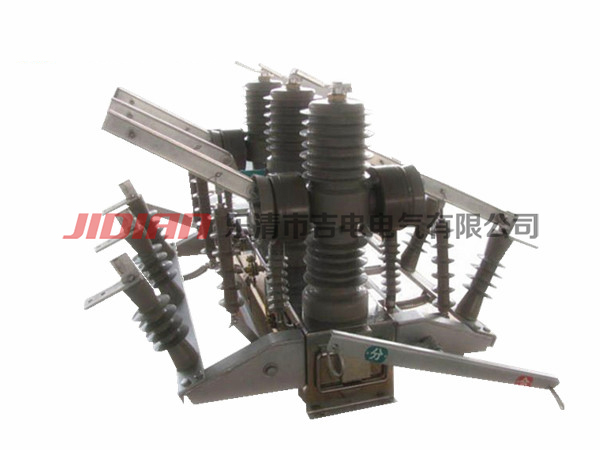

ZW32手动双电源转换真空断路器
ZW32-12型手动双电源产品概述：
- 根据我国电力发展与广大用户的需求，提出了不停电或最少停电的方案，保证提高供用电的可靠性，本产品广泛用于矿山、冶金、石油、化工、铁路、通信、机械、建筑、军事、航天、金融、制造业、自动化产业、事业机关等领域做10KV电网多路供电自动切换之用。
乐清市吉电电气有限公司专门研发生产此产品，选用于我国电网上运行最多，也是年限最久的高可靠性10KV户外高压真空断路器上进行了二次开发，利用一台真空断路器与三工位隔离开关进行两路电源切换使用。 - 使用环境条件
- 周围空气温度：上限+40℃，下限-30℃。
- 海拔不超过3000M；（若海拔增高可相应增加绝缘强度或加装设备）
- 风压不超过700Pa（相当于风速34m/s）
- 振幅：无经常性剧
- 污染等级：III
- 技术参数
3.1.1断路器主要技术参数见表1
序号 |
名称 |
单位 |
数据 |
|||
1 |
额定电压 |
KV | 10 |
|||
2 |
最高工作电压 |
12 |
||||
3 |
额定绝缘水平 |
1min工频耐压 |
干试 |
42 |
||
湿试 |
34 |
|||||
雷电冲击耐压（峰值） |
75 |
|||||
4 |
额定电流 |
A |
630 |
|||
5 |
额定短路开断电流 |
KA |
12.5/16/20 |
|||
6 |
额定电容器组开断电流 |
A |
400/630 |
|||
7 |
额定操作顺序 |
|
O--0.3s--CO--180s--CO |
|||
8 |
额定短路开断电流开断次数 |
次 |
30 |
|||
9 |
额定短路关合电流（峰值） |
KA |
50 |
|||
10 |
额定峰值耐受电流 |
|||||
11 |
额定短时耐受电流 |
12.5/16/20 |
||||
12 |
额定短路持续时间 |
S |
4 |
|||
13 |
全开断时间 |
ms |
≤100 |
|||
分闸时间 |
最高操作电压 |
15~50 |
||||
额定操作电压 |
15~50 |
|||||
最低操作电压 |
30~60 |
|||||
合闸时间 |
|
25~50 |
||||
14 |
机械寿命 |
次 |
10000 |
|||
15 |
额定操作电压 |
V |
DC，AC：110，220 |
|||
16 |
操作机构 |
A |
弹簧机构 |
|||
17 |
动触头允许磨损厚度 |
mm |
3 |
|||
18 |
重量 |
kg |
152（182带隔离） |
|||
19 |
储能电机额定输入功率 |
|
≤250 |
|||
20 |
过流脱扣器 |
额定电流 |
A |
5 |
||
脱扣准确度 |
％ |
±10 |
||||
3.1.2断路器装配调整后达到的数据见表2
序号 |
名称 |
单位 |
数据 |
1 |
触头开距 |
mm |
9±1 |
2 |
触头超行距 |
2±0.5 |
|
3 |
平均分闸速度 |
M/s |
1.0±0.2 |
4 |
平均合闸速度 |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
6 |
三相分闸同期性时差 |
≤2 |
|
7 |
每相回路直流电阻（不含电流互感器） |
μΩ |
≤80 |
≤120带隔离开关 |
|||
8 |
触头允许磨损厚度 |
mm |
3 |
9 |
重量 |
kg |
手动机构：80 |
电动机构：82 |
3.2组合断路器技术参数
3.2.1组合断路器主要技术参数见表3
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
4S热稳定电流（有效值） |
KA |
12.5/16/20 |
|
4 |
动稳定电流（峰值） |
KA |
31.5/40/50 |
|
5 |
1min工频耐压 |
干试 |
KV |
42 |
湿试 |
34 |
|||
6 |
雷电冲击耐压（峰值） |
75 |
||
3.2.2组合断路器装配调整后的技术参数见表4
| 序号 | 名称 |
单位 |
数据 |
3 |
断口开距 |
mm |
≥200 |
4 |
导电部分对地距离 |
≥160 |
|
5 |
触倒刚合位置偏斜 |
≤2 |
|
6 |
三相分闸同期性时差 |
ms |
≤2 |
7 |
每相回路电阻 |
μΩ |
≤120 |
