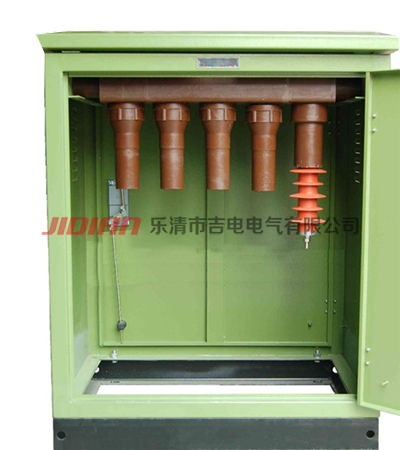

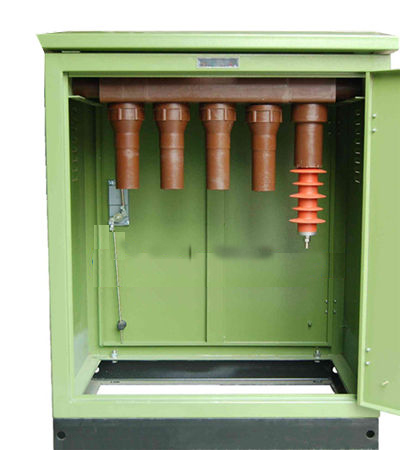

DFW-40.5/1250型系列户外35KV带负荷开关电缆分接箱，高压带电显示环保型户外电缆分接箱，是国内较为先进的高压设备，弥补了40.5KV带开关型电缆分接箱的空白，适用于交流50Hz， 40.5KV（35KV）的输配电气线路中,是一种全新结构的户外环网开关设备，并可装与35KV预装式箱式变电站内使用，它作为环网和开闭站的主要设备主要用于工业园区和居民小区、商业中心等处，大大减少出线电缆和占地面积，提高供电可靠性。

 DFKW-40.5/630型系列户外高压电缆分接箱内装的FKN-35/630型35KV高压负荷开关在正常电路条件下，可关合、承载和开断负载电流，并具有关合短路电流及在规定时间承载短路电流的能力。

 DFW-40.5/630型系列高压电缆分接箱内装的FKN-40.5R/630型40.58KV高压负荷开关附装有高压限流熔断器构成高压负荷开关—熔断器组合电器，作为负载（如电力变压器）的过载、短路保护。当熔断器一相或多相熔断时，高压负荷开关—熔断器组合电器三相自动分闸,充分保证了供电线路非故障分支回路的供电连续性。

本产品引用GB／T11022—1999《高压开关设备及控制设备标准的共同技术条件》；GB3906《3-35kV交流金属封闭开关设备》： DL／T539《高压开关设备的共同定货技术导则》的有关规定。

安装使用条件

1  安装地点的海拔高度不超过2000m。

 注：安装地点的海拔高度超过2000m时，需与制造厂协商。

2  周围环境温度不高于+40℃，24小时内平均不超过+30℃。周围环境温度不低于—30℃。

3  周围介质无爆炸及易燃危险，无足以损坏绝缘及腐蚀金属的气体或蒸汽，无导电尘埃。

4  安装地点无剧烈振动及颠簸，安装倾斜度不大于5°。

注：对于不符合以上使用条件或有特殊使用条件的用户，可与制造厂协商解决。

主要技术参数

     额定电压：40.5kV；

     额定频率：50Hz；

     额定电流：进线及主母线630A；馈线200A，400A，630 A；

     耐受峰值电流：50kA(峰值)；

     热稳定电流：20kA(有效值)4s；

 工频耐压：相间、相对地95kV/1min；

    冲击耐压：相间、相对地185kV(1.2/50μs)。

 防护等级：IP34；（特殊要求的用户，可与制造厂协商）。

 重量：约200—300kg。
