LW36-40.5户外六氟化硫断路器
LW36-40.5户外35KV高压六氟化硫断路器

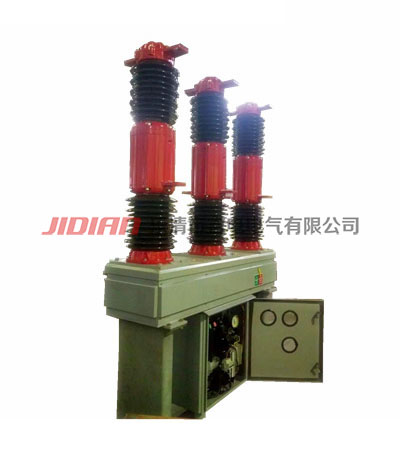

LW36-40.5(G)-CJ高架型瓷柱式户外交流高压六氟化硫断路器(以下简称断路器)是一种以SF6气体为灭弧和绝缘介质的户外安装、三相、交流
40.5kv级高压输变电系统的控制和保护设备。可用来分、合额定电流和故障电流，投、切电容组、转换线路，尤其适合频繁操作，也可作为联络断路器使用。
本断路器符合IEC《高压交流断路器》和GB1984《高压交流断路器》的要求。
相对湿度：日平均相对湿度≤90%；月平均相对湿度≤95%。
海拔：正常使用条件海拔不超过1000m(简称平原型)； 特殊使用条件海拔不超过3000m(简称高原型)；
风速不超过34m/s (相应于圆柱表面上的700Pa)；
地震烈度不超过 8 度 (水平加速度 0.25g，垂直加速度0.125g)；
空气污秽程度：Ⅳ级；最小公称爬电比距：31mm/kV。
序号
项目
单位
参数
1
额定电压
KV
40.5
2
额定绝缘水平**
雷电冲击耐压(峰值)
185/215*
工频耐压1min(有效值)
95/119*
3
额定电流
A
1600
3150
4
额定电容器组开断电流
400
5
额定频率
Hz
50
6
额定短路开断电流
KA
25
31.5
7
额定峰值耐受电流
63
80
8
额定短时耐受电流
25
31.5
9
额定失步开断电流
6.3
7.9
10
额定短路关合电流
63
80
11
额定短路开断电流开断次数
次
25
20
12
机械寿命
5000
13
额定操作顺序
O-0.3s-CO-180s-CO
14
分闸时间(额定操作电压时)
s
≤0.06
15
合闸时间(额定操作电压时)
≤0.1
16
额定短路持续时间
4
17
金属短接时间
≥0.12
18
全开断时间
≤0.078
19
六氟化硫气体额定压力(20℃时表压)
Mpa
0.45
20
六氟化硫气体补气压力(20℃时表压)
0.42
21
六氟化硫气体闭锁压力(20℃时表压)
0.4
22
漏气率
%/年
≤1
23
六氟化硫气体水份含量(20℃时表压)
ppm(V/V)
交接验收值 ≤150
24
运行值≤300
25
重量
断路器本体
带CT
kg
1000
不带CT
800
六氟化硫气体
5
为断口间耐压
当产品为高原型产品时，是指在海拔3000m的额定绝缘水平值
