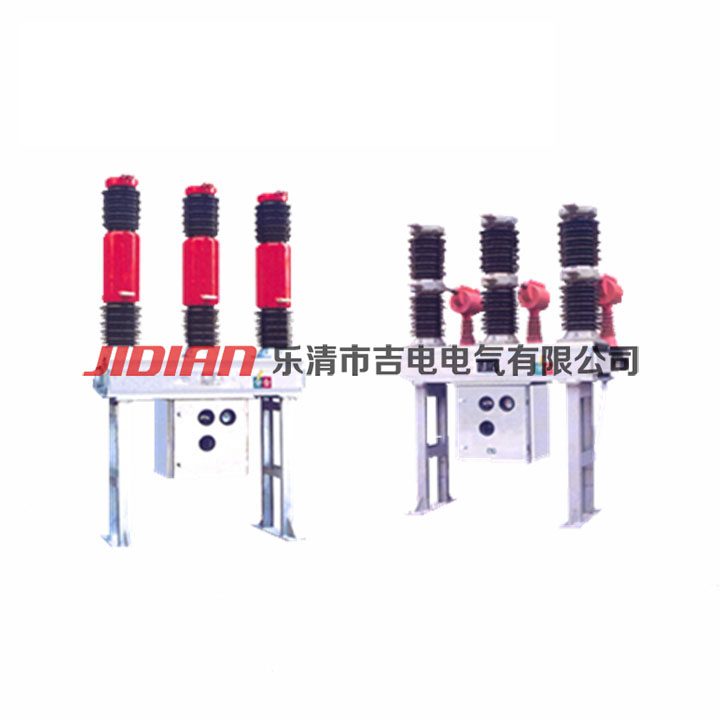

ZW39-40.5户外高压真空断路器
1.产品用途和特点
ZW39-40.5型真空断路器为户外型产品，适用于交流50Hz、40.5kV三相电力系统中，用以切断额定电流、故障电流或转换线路，实现对电力系统的控制和保护。该产品可进行频繁操作，也可以作为联络断路器使用。
2.使用环境条件
a.周围环境温度 -40ºC ～+40ºC；
b.海拔高度 不超过3000m；
c.风速 不大于34m/s；
d.日温差 不大于25ºC；
e.日照强度 不大于0.1w/cm；
f.月平均相对湿度 不大于90%；
g.地震加速度 水平不大于0.2g，垂直不大于0.1g；
h.覆冰厚度 不大于10mm；
i.空气污秽程度 不超过GB/T5582中的Ⅳ级；
j.安装场合
3.主要技术参数
额定电压：40.5kV额定电流：2000A、2500A
额定短路电流：31.5kA
额定短路开断次数达：30次
机械寿命达：10000次
4.产品详细说明
ZW39-40.5型户外高压交流真空断路器适用于交流40.5kV﹑50Hz三相电力系统中，供工矿企业，发电厂及变电站作控制和保护用。该产品可进行频繁操作，也可以作为联络断路器使用。
该断路器每相可装4只内附电流互感器，内附电流互感器铁芯采用微晶合金及高导磁材料，200A及以上电流互感器的精度可达到0.2级、0.2S级。优选真空灭弧室触头材料，使小电流开断截流值平均在4A以下，有效地抑制了操作过电压。采用性能可靠的CT10A改进型机构，能频繁操作，寿命达10000次。断路器开断能力强，开断短路电流31.5kA达30次。
断路器整体结构紧凑，同时对互感器二次绕组的包扎工艺进行了充分的优化。充分保证互感器线圈包扎后外形规则，无毛边，且在烘干时不松动，装入主机后无变形，做到电场均匀。
该产品在真空灭弧室与瓷套间充有微正压的SF6气体（无内附CT:0.02MPa，内附CT:0.2MPa），确保内部不会产生凝露及吸潮现象，同时可避免原ZW7系列产品内部填充有机绝缘材料易造成气泡、贯穿性放电，维护、维修困难等缺陷。主要二次电器元件均选用优质产品，运行可靠性高。产品外露部件表面处理均为热镀锌或直接采用优质不锈钢板材，耐腐蚀性能优越。
该产品能直接替代SW2—35型少油断路器，配过渡支架可替代各种型号的多油断路器，是较为理想的无油化断路器。能适应海拔3000米的环境要求，外绝缘水平高。
