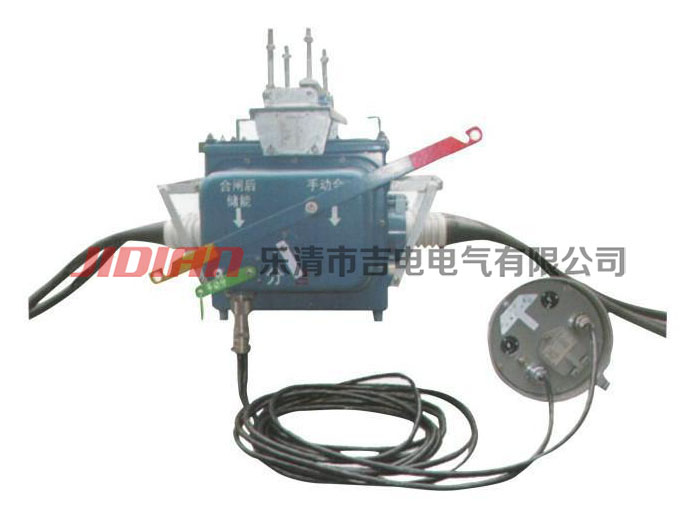

FZW28-12户外智能型真空断路器概述:
FZW28(A)-12F型户外分界真空负荷开关使用于柱上安装的场合,具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12,本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
本产品符合:GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。
本说明描述了柱上真空负荷开关的结构、功能和组装方法。 FZW28(A)-12F型户外分界真空负荷开关(VSP5-12开关本体与FDR-01控制器)具备故障检测功能,保护控制功能和通讯功能,安装于10KV架空线路上,可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处,也可以适用于符合要求的分支线连接处。自动闭锁相间短路故障 快速定位故障点 自动切除单相接地故障。
FZW28-12户外智能型真空断路器执行标准:
GB3804-2004 3.6~40.5kV高压交流负荷开关
GB/T11022 高压开关设备和控制设备标准的共用技术要求
本说明书描述了户外分界真空负荷开关的结构、功能和安装调试方法。

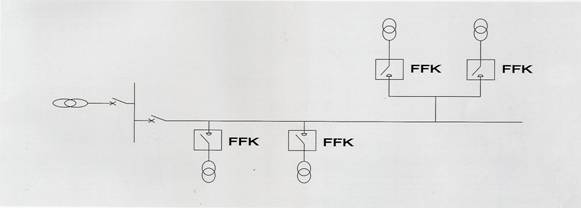

FZW28F-12型户外分界真空负荷开关具备故障检测、保护、控制及通讯功能,安装于10kV线路上,可实现自主切除单相接地故障和自动隔离相间短路故障。适用于10kV配电线路用户进线的T接或用户末端,也可用于符合要求的其他分支线连接处。
用户支线发生单相接地故障时,FFK自动分闸;责任用户停电而相邻用户不发生停电。
用户支线发生相间短路故障时,FFK在变电站断路器 或重合器保护跳闸后立即分闸并闭锁,变电站重合后,馈 线上的其他分之用户迅速恢复供电。
自动隔离用户区内相间短路故障用户支线故障造成分界开关保护动作,责任用户停电 后 后,用户可主动上报停电状况,电力公司可快速定位 故障点,可迅速速派员到现场排查,或选配通信模块后,FF K通过信息通道(无线或有线)可自动上报故障信息及线 路状态信息
快速定位故障点
若配置通信模块,FFK就可以具备保护功能的远方终端,可实现“三遥”建立综合管理系统进行实时监控用户负荷。
监控用户负荷
FZW28-12户外智能型真空断路器使用环境:
●周围空气湿度上限不超过40℃,下限不超过-45℃;
●风速不大于35m/s;
海拔不高于1000m;
环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%;
覆冰厚度不超过10mm;
安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈震动的场所;
中性点接地方式:中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
FZW28-12户外智能型真空断路器型号命名及含义:
1负荷开关型号命名及含义

2 控制器型号命名及含义
4、产品结构
1断路器总体结构采用三相式,箱体内为干燥空气。弹簧操作机构布置在箱体的侧面。
2断路器本体主要是由导电回路,传动系统,绝缘系统等组成(见图1)。
2.1导电回路主要由进出线导电杆,导电支架,真空灭弧室是断路器的主要部件,采用陶瓷外壳,杯状纵磁场触头结构,铜铬触头材料,具有良好的开断和关合短路电流能力,电寿命长。避免由于充油,充气带来一系列问题。
2.2传动系统主要由三相转轴,绝缘拉杆,拐臂,触头弹簧及分闸弹簧等组成。
2.3绝缘系统在箱体内部由绝缘罩将三相隔离,导电杆外包有机绝缘材料,导电杆箱外部分除有机绝缘外,加罩硅橡胶伞群套。硅橡胶绝缘材料具有防凝露、防污秽性能强的优点,因此保证了断路器可靠的绝缘性能,能适应恶劣的气候条件和污秽环境。
2.4断路器配有电流互感器,根据用户需要可安装50/5、100/5、150/5、200/5、400/5、600/5等规格。
3断路器操作机构由合闸弹簧、储能系统、过电流拖扣器,分合闸系统等组成,可分手动和电动操作两种。
3.1手动操作机构具有手动储能、手动分、合闸和过流保护功能,如用户需要可加装浪涌电流延时保护器,即具有过电流延时保护功能。
3.2电动操作机构须由独立电源供电,除具有电动储能、电动分、合闸和过电流保护外,同时还具有手动储能,手动分、合闸和过电流保护功能。如用户需要可加装浪涌电流延时保护功能。
4组合断路器的结构主要由触刀、支架、支柱、拉杆和转轴等与断路器组合而成。在断路器和隔离开关之间装有机械连锁装置,具有防止误操作功能。
a.断路器处于合闸位置,隔离开关不能分闸,只有当断路器分闸后,隔离开关方可分闸;
b.隔离开关处于分闸位置,断路器不能合闸,只有当隔离开关合闸后,断路器方可合闸。
FZW28-12户外智能型真空断路器技术参数:
1开关额定参数
|
项 目 |
单 位 |
数 据 |
||
|
额定电压 |
kV |
12 |
||
|
额定绝缘水平 |
1min工频耐压(极间、对地/断口) |
kV |
干 |
42/49 |
|
湿 |
34 |
|||
|
雷电冲击电压(极间、对地/断口) |
kV |
75/85 |
||
|
额定频率 |
Hz |
50 |
||
|
额定电流 |
A |
630 |
||
|
额定短时耐受电流及持续时间 |
kA/4s |
16/4 |
||
|
额定峰值耐受电流 |
kA |
40 |
||
|
额定短路关合电流 |
kA |
40 |
||
|
机械寿命 |
次 |
1000 |
||
|
净重 |
kg |
210 |
||
注:1当产品使用场所的海拔高于1000m时,绝缘耐压应进行相应的调整。
2当内置PT时,禁止极间耐压。
2控制器技术参数
|
序号 |
项目 |
规定值 |
|
|
1 |
工作输入电压 |
AC220V |
|
|
2 |
输入工作电压频率 |
50Hz |
|
|
3 |
输入工作电压允许波动范围 |
±20% |
|
|
4 |
整机功耗 |
<10W |
|
|
5 |
采样相电流输入值 |
60~600(一次值) |
|
|
6 |
低电压动作值 |
10~140V(二次值) |
|
|
7 |
电量输入值允许采样误差 |
±5% |
|
|
8 |
过流保护动作延时时间值 |
|
|
|
9 |
零序电流值 |
|
|
|
10 |
接地动作延时时间 |
|
|
FZW28-12户外智能型真空断路器产品结构及工作原理:
1分界断路器主要有:ZW8真空断路器、控制器两部分组成,各部分功能如下:
断路器---开断故障线路,执行控制器发出的指令,完成合闸、分闸操作;
断路器内部的电源变压器1TV为控制器及其合闸、分闸操作提供电源保障;
断路器内部的零序电流互感器3TA、保护电流互感器1TA、后备保护电流互感器2TA为控制器提供正确数据信息;
分界断路器的工作原理图:


2控制器---指挥中心,从断路器处采集保护参数信息,由“单片机”依据实时采样自动识别故障线路后,对对断路器发出指令(控制器结构及工作原理、使用方法请认真参阅随机所带说明书!!!)
CH40型智能控制器是以32位ARM芯片为基础的电子保护装置,可与各种重合器、分段器、断路器开关相配套,具有完善的三段过流保护功能、重合闸、就地遥控、远端通信、环网联络开关、计量等功能,并且配有强大的输入、输出端口,可连接重瓦、轻瓦、温度等继电器触点,进行保护控制。本控制器结构合理、功能实用、抗干扰能力强、美观大方、体积小、安装方便。
FZW28-12户外智能型真空断路器安装使用及维护:
1安装前检查
为确保断路器安全可靠运行,必须经过检查方可进入安装。
1.1包装拆除后,先检查断路器外观,如导电杆上绝缘保护层是否完好,有无裂纹及其他缺陷,外观表面如何,有无因运输原因造成损伤,铭牌数据是否与订货要求相同等。
1.2检查随机附件,备件和文件是否齐全。
1.3手动试操作5-10次,检查断路器和操作机构的动作性能,应能分、合灵活,“分”“合”及“储能”指示正确。
1.4对断路器主回路及断口间,相间及相对地和控制部分进行42kV/1min工频耐压试验。
2安装
2.1按照断路器的安装尺寸和电力工程要求制作固定支架,并将断路器牢固地固定在支架上。
2.2连接导线端子与断路器进出线端子的螺栓应拧紧,以保证接触良好。
2.3控制电路接线连接正确。
3使用
3.1断路器配手动操作机构时,拉动储能手柄,反复操作7~8次,储能完毕时,即实现合闸,分闸时,拉动分闸环,即实现分闸。
3.2断路器配电动操作机构时,接通电机电源,即由电机储能,储能完毕后即可操作合闸按钮或拉动合闸拉环,即实现合闸;分闸时,操作分闸按钮或拉动分闸拉环。
3.3组合断路器应按如下程序操作:
a.需分闸时,首先应将断路器分断,然后再分断隔离触刀,此时断路器在连锁装置限制下,不能关合;
b.需合闸时,必须先将隔离触刀合闸到位,此时连锁装置释放,再关合断路器。
4维护
4.1断路器因才用真空灭弧室装置,箱体内为常压干燥空气,故断路器主体免维护。主要检查操作机构中运动零部件的摩擦情况,在活动部位注入润滑油,此项可每隔2~3年检查一次。
4.2隔离开关部分主要检查其接触部分有无因过热而产生的红色氧化物痕迹,如有,应用细纱布打磨,并涂上导电膏,清楚接触部分及绝缘表面的污垢。此项可每年检查一次。
FZW28-12户外智能型真空断路器随机文件:
1安装使用说明是书,一本
2合格证,一份
3装箱单,一份
4二次原理图、接线图,一份
FZW28-12户外智能型真空断路器订货须知:
1产品型号、名称及数量;
2电流互感器变比、精度及数量;
3电压互感器外置(或内置)、变比及数量;
4控制电缆的长度有无特殊要求;
5产品数量及交货期;
6附件配置可选:掌上电脑、就地遥控器。
