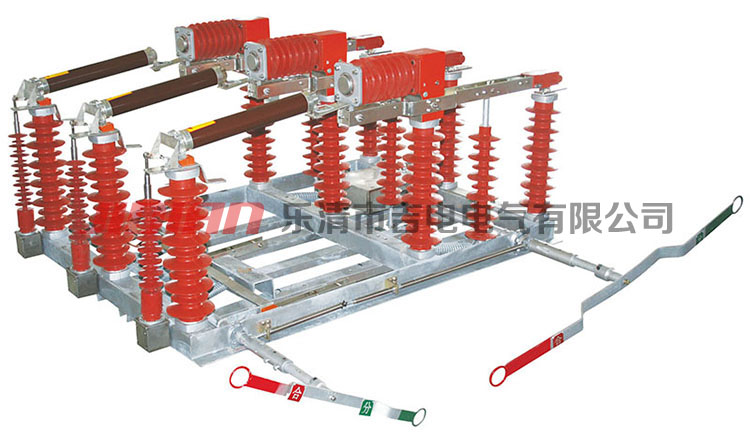

FZW32-40.5户外柱上35KV负荷开关
FZW32-40.5户外高压隔离真空负荷开关概述：
FZW32-40.5/1250-25户外高压真空负荷开关(以下简称负荷开关)是由乐清市吉电电气有限公司研制开发、并由我公司首家生产的新一代高压电器产品，经验格的形式试验和长期试运行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5KV、额定电流1250A、三相交流50Hz的供电网络中。
- 说明
- 采用真空灭弧室灭弧，无爆炸危险。
- 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
- 机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加工防紫外保护涂料的碳钢材料，确保了机体在外环境下的正常运行。
- 安装方式以双杆式，电动操作为主，也可采用手动或远程遥控操作。
- 开断能力大，安全可靠，电寿命长，可频繁操作。
- 广泛适用于农网，城网，铁路等配置电线路改造。
FZW32-40.5户外高压隔离真空负荷开关工作原理：
负荷开关是由隔离刀和真空灭弧室这两大组件组成。隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。

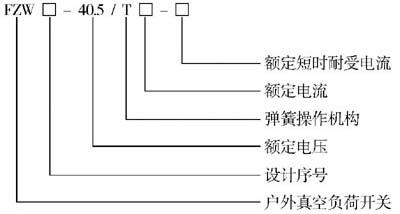

FZW32-40.5户外高压隔离真空负荷开关型号含义：
FZW32-40.5户外高压隔离真空负荷开关使用环境条件：
a．海拨不超过3000M
b．周围空气温度上限+40°C，下限-30°C
c．相对湿度：日平均值大于95%，月平均值不大于90%
d．无经常性的剧烈振动。
FZW32-40.5户外高压隔离真空负荷开关技术参数：
|
序号 |
名称 |
单位 |
参数 |
|
1 |
额定电压 |
KV |
40.5 |
|
2 |
额定频率 |
HZ |
50 |
|
3 |
额定电流 |
A |
1250 |
|
4 |
额定有功负载开断电流 |
A |
1250 |
|
5 |
额定闭环开断电流 |
A |
1250 |
|
6 |
5%额定有功负载开断电流 |
A |
62.5 |
|
7 |
额定电缆充电开断电流 |
A |
10 |
|
8 |
1min工频耐受电压：真空断口、相间相对地、隔离断口 |
KV |
68/95/110 |
|
9 |
雷电冲击耐受电压:相间相对地/隔离断口 |
KV |
185/215 |
|
10 |
额定短时耐受电流（热稳定） |
KA |
25 |
|
11 |
额定短路持续时间 |
S |
4 |
|
12 |
额定峰值耐受电流（动稳定） |
KA |
63 |
|
13 |
额定短路关合电流 |
KA |
63 |
|
14 |
机械寿命 |
次 |
10000 |
|
15 |
真空灭弧室触头允许磨损厚度 |
mm |
0.6 |
|
16 |
手动操作力矩 |
Nm |
≤ 350 |
负荷开关真空灭弧室装配调整的技术参数见表
|
序号 |
名 称 |
单位 |
参数 |
|
1 |
触头开距 |
mm |
13±1 |
|
2 |
平均分闸速度 |
m/s |
1.4±0.2 |
|
3 |
三相触头分闸不同期 |
ms |
≤5 |
|
4 |
三相触头合闸不同期 |
ms |
≤2 |
|
5 |
带电体之间及相对地距离 |
mm |
≥420 |
|
6 |
辅助回路电阻 |
u.Ω |
400≥R≤1000 |
隔离刀装配调整技术参数见表
|
序号 |
名 称 |
单位 |
参数 |
|
1 |
隔离刀正压力 |
N |
500±50 |
|
2 |
触刀最后分离点到静触头距离小断口/大断口 |
mm |
≥180/420 |
|
3 |
进出线端电阻 |
u.Ω |
≤150 |
7、FZW32-40.5/1250-25真空负荷开关安装方式横宽距离
|
安装方式 |
横向宽度 |
AB相间间距 |
BC相间间距 |
|
双杆水平装 |
1580mm |
650mm |
650mm |
FZW32-40.5户外高压隔离真空负荷开关基本结构图：
本负荷开关是三相联动机构，主要由框架（7），真空灭弧室组件（1） 、出线端子（6） ，以及过中弹簧机构（8）组成，隔离刀 、真空灭弧室通过绝缘子
固定于框架上，过中弹簧装于框架上。
FZW32-40.5户外高压隔离真空负荷开关调试检修：
a、每台负荷开关出厂均已调试好，用户在安装前原则上不再进行调试；
b、三相隔离刀分合闸不同期可调节绝缘杆长度来调整
c、调节合分闸缓冲垫片的数量限制隔离刀的起止点位置；
d、 改变分闸弹簧的松紧可调节真空灭弧室的分、合闸速度；
e、可在分闸状态，合闸状态下测量真空灭弧室、隔离刀的触头弹簧的长度差来调整其触头压力。
f、隔离刀开距调整；
调节拉杆的长度可改变隔离刀的开距，确保隔离刀开距不少于420mm.
隔离刀装配调整技术参数见表
|
序号 |
名称 |
数值 |
|
1 |
隔离刀正压力 |
500±50N |
|
2 |
触刀最后分离点到静触头距离 |
≥420mm |
|
3 |
进出线端 |
＜150 |
维修、检验
产品在使用超出表中任一项规定时，应进行检查维护
|
序号 |
内容 |
检查维护 |
|
1 |
运行时间 |
12(36)* |
|
2 |
操作次数 |
2000 |
|
3 |
开断额定电流次数 |
2000 |
*可根据实际运行状况延长至36个月
维护内容：检查调整分、合闸位置、行程等、检查
固定螺钉、螺母、机构传动部位，清洁绝缘表面
