ZW32-12F看门狗智能真空断路器
ZW32-12F型智能真空断路器概述

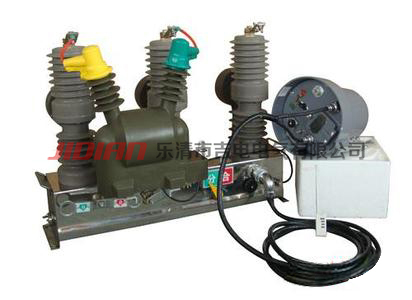

ZW32F-12型户外高压智能真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为12kV的户外高压开关设备。乐清市吉电电气有限公司电力设备断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。常供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。断路器具有多次开断和快速重合闸的能力。
ZW32F-12型户外高压智能真空断路器，是乐清市吉电电气有限公司自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
断路器采用永磁操动机构，断路器机械寿命为1万次,1万次之内无需检修、调整，实现了高可靠，长寿命。

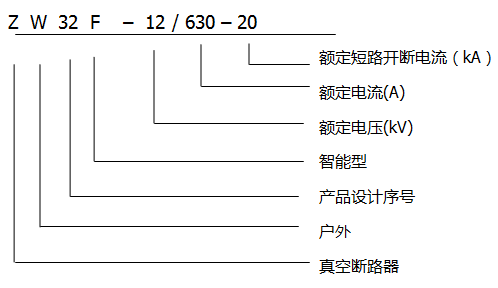

ZW32-12F型产品型号含义：
ZW32-12F型使用环境条件
a.环境温度不高于 + 45 ℃，不低于 – 30 ℃；
b.空气相对湿度：日平均值不大于95%，月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；
在高湿度期温度急降时，可能凝露；
c.海拔高度不超过 1000 米；
d.地震烈度不超过8级；
e.无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。
ZW32-12F型主要技术参数
| 序号 |
名称 |
单位 |
数据 |
|||
|
1 |
额定电压 |
KV |
10 |
|||
|
2 |
最高工作电压 |
12 |
||||
|
3 |
额定绝缘水平 |
1min工频耐压 |
干试 |
42 |
||
|
湿试 |
34 |
|||||
|
雷电冲击耐压（峰值） |
75 |
|||||
|
4 |
额定电流 |
A |
630 |
|||
|
5 |
额定短路开断电流 |
KA |
12.5/16/20 |
|||
|
6 |
额定电容器组开断电流 |
A |
400/630 |
|||
|
7 |
额定操作顺序 |
|
O--0.3s--CO--180s--CO |
|||
|
8 |
额定短路开断电流开断次数 |
次 |
30 |
|||
|
9 |
额定短路关合电流（峰值） |
KA |
50 |
|||
|
10 |
额定峰值耐受电流 |
|||||
|
11 |
额定短时耐受电流 |
12.5/16/20 |
||||
|
12 |
额定短路持续时间 |
S |
4 |
|||
|
13 |
全开断时间 |
ms |
≤100 |
|||
|
分闸时间 |
最高操作电压 |
15~50 |
||||
|
额定操作电压 |
15~50 |
|||||
|
最低操作电压 |
30~60 |
|||||
|
合闸时间 |
|
25~50 |
||||
|
14 |
机械寿命 |
次 |
10000 |
|||
|
15 |
额定操作电压 |
V |
DC，AC：110，220 |
|||
|
16 |
操作机构 |
A |
弹簧机构 |
|||
|
17 |
动触头允许磨损厚度 |
mm |
3 |
|||
|
18 |
重量 |
kg |
152（182带隔离） |
|||
|
19 |
储能电机额定输入功率 |
|
≤250 |
|||
|
20 |
过流脱扣器 |
额定电流 |
A |
5 |
||
|
脱扣准确度 |
％ |
±10 |
||||
断路器机械特性参数，见下表
|
序号 |
名称 |
单位 |
数据 |
|
1 |
触头开距 |
mm |
9±1 |
|
2 |
触头超行距 |
2±0.5 |
|
|
3 |
平均分闸速度 |
M/s |
1.0±0.2 |
|
4 |
平均合闸速度 |
0.6±0.2 |
|
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
三相分闸同期性时差 |
≤2 |
|
|
7 |
每相回路直流电阻（不含电流互感器） |
μΩ |
≤80 |
|
≤120带隔离开关 |
|||
|
8 |
触头允许磨损厚度 |
mm |
3 |
ZW32-12F型看门狗智能控制器：
1控制器的功能
◇速断保护 ◇过流保护 ◇三次重合闸 ◇事件记录 ◇防涌流保护
◇零序保护 ◇实时时钟 ◇重合闸后加速 ◇实时状态查询 ◇智能掌上电脑控制 ◇本地/远程设置定值
2.控制器的特点
◇可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于永久性故障时，自动加速跳闸；
◇遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，应该加速跳闸；
◇三次重合闸延时时间均可以调整； ◇跳合闸回路采用防误动设计，并具有防跳功能；
◇零序电流可以区分区内和区外故障；◇遥控分合闸采用了防止误动设计；
3.结构特点
a) 控制器为微机型的继电保护及监控装置；
b) 控制器具有耐候性强、抗凝露的防护特点；
c) 通过航空接插件与开关本体进行连接，
d) 连接可靠性好、防护等级高。
控制器输入模拟量通道共有四个，A相电流、C相电流、零序电流、BC相间电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果。
|
故 障 性 质 及 故 障 点 |
保 护 处 理 |
|
|
单相接地故障 |
中性点不接地系统用户界内 中性点经消弧线圈接地用户界内 |
经延时判定为永久性接地后跳闸 |
|
中性点不接地系统用户界外 中性点经消弧线圈接地用户界外 |
不动作 |
|
|
中性点经小电阻接地用户界内 |
先于变电站保护动作跳闸 |
|
|
中性点经小电阻接地用户界外 |
不动作 |
|
|
相间 短路 故障 |
用户界内 |
一般先于变电站分界开关分闸 |
|
用户界外 |
不动作 |
|
4.控制器技术参数
|
序号 |
项 目 |
规 定 值 |
备 注 |
|
1 |
输入工作电压 |
AC220V |
|
|
2 |
输入工作电压频率 |
50Hz |
|
|
3 |
输入工作电压允许波动范围 |
±20% |
|
|
4 |
整机功耗 |
＜10W |
|
|
5 |
输出电压（分合闸操作） |
|
空接点输出 |
|
6 |
输出控制接点容量 |
可调 |
|
|
8 |
采样相电流输入值 |
0.2 ～ 100A |
二次电流100A以上允许饱和 |
|
9 |
采样零序电流输入值 |
0.01A ～ 1A |
零序二次电流允许1A以上饱和 |
|
10 |
电量输入值允许采样误差 |
±3% |
饱和区不作要求 |
|
11 |
相间保护电流整定值范围 |
1A ～ 100A |
设0时关闭对应保护功能 |
|
12 |
相间保护动作延时时间值 |
可调 |
0．1~10秒 |
|
13 |
零序保护电流整定值范围 |
可调 |
设0时关闭对应保护功能 |
|
14 |
零序保护动作延时时间值 |
0 ～ 7200 s |
可调 |
|
15 |
重合闸次数 |
3次可调 |
0为关闭重合闸 |
|
16 |
第一次重合时间 |
可调 |
0.3~600秒 |
|
17 |
第二次重合时间 |
可调 |
3.0~600秒 |
|
18 |
第三次重合时间 |
可调 |
3.0~600秒 |
|
19 |
远程设置 |
0或1 |
设定0：面板拨码有效，1：远程设置有效 |
|
20 |
负荷告警电流 |
无 |
|
|
21 |
整定值误差 |
±3% |
时间定值为0时实际为40ms,误差不大于±20ms。 |
|
22 |
绝缘阻抗 |
＞100MΩ/ DC500V |
1．外部端子一起对地 |
|
23 |
工频耐压 |
2000V/1min |
同上 |
|
24 |
冲击耐压 |
5000V，1.2/50μS正负各三次 |
1．电源、开关控制输出端子一起对地 |
5. 轻巧、可靠的紧急手动分、合闸装置
a.当控制系统无电源或出现遥控失灵等异常时， 可手动紧急分、合闸，可靠开断、关合额定 负荷电流。
b.手动分闸装置与联动轴分开，控制箱未连接时， 手动分闸装置有效，手动合闸装置则必需在控制箱连接妥当后才有效。
6.电压互感器
a.采用外置电压互感器，互感器为环氧树脂全封闭浇注绝缘结构，铁芯采用优质冷轧硅钢绕制，经退火处理后与一次绕组及二次绕组一起用环氧浇注成型，耐污秽、耐潮性能良好。
b.铭牌处有二次接线保护端子盒，接线方便，防尘效果好。
c.额定二次输出及其相应准确级见下表
|
型号 |
额定电压比(V) |
准确级 |
额定输出(VA) |
极限输出(VA) |
|
JDZW-10 |
10000/220 |
0.5 |
50 |
600 |
