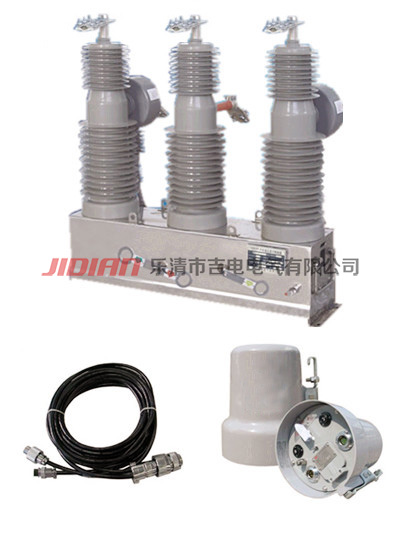

ZW32-24F柱上智能真空断路器
ZW32-24型户外智能真空断路器概述：
ZW32-24型户外真空断路器(以下简称断路器)为额定电压24kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
ZW32-24型户外智能真空断路器性能优点：
- GB1984《交流高压断路器》
- GB11022《高压开关设备和控制设备标准的共同技术要求》
- GB311.1-6《高压输变电设备的绝缘配合》
- GB763《交流高压电器在长期工作时的发热》
- GB2706《交流高压电器动、热稳定试验方法》
- GB3309《高压开关设备在常温下的机械试验》
- DL/T593《高压开关设备的共同订货技术条件》
ZW32-24型户外智能真空断路器型号含义：
ZW 32 - 24 / T 630 - 20 G □
| | | | | | | |______ S手操, D电操
| | | | | | |__________ 带隔离
| | | | | |______________ 额定短路开断电流(kA)
| | | | |___________________ 额定电流(A)
| | | |_______________________ 弹操机构
| | |____________________________ 额定电压(kV)
| |_________________________________ 设计序号
|____________________________________ 户外真空断路器
ZW32-24型户外智能真空断路器主要技术参数：
| 序号 | 项目 | 单位 | 参数 |
|---|---|---|---|
| 1 | 额定电压 | kV | 24 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | kA | 20 |
| 5 | 额定峰值耐受电流(峰值) | kA | 50 |
| 6 | 额定短时耐受电流 | kA | 20 |
| 7 | 额定短路关合电流(峰值) | kA | 50 |
| 8 | 机械寿命 | 次 | 10000 |
| 9 | 额定短路开断电流开断次数 | 次 | 30 |
| 10 | 工频耐受电压(lmin):(湿)(干)相间、对地断口 | kV | 65/79 |
| 11 | 雷电冲击耐受电压(峰值)相间、对地断口 | kV | 125/145 |
| 12 | 二次回路1min工频耐压 | kV |
2 |
