ZW32-12Q全自动双电源切换真空断路器
ZW32-12Q全自动型双电源切换开关产品概述：
根据我国电力发展与广大用户的需求，提出了不停电或最少停电的方案，保证提高供用电的可靠性，本产品广泛用于矿山、冶金、石油、化工、铁路、通信、机械、建筑、军事、航天、金融、制造业、自动化产业、事业机关等领域做10KV电网多路供电自动切换之用。
乐清市吉电电气有限公司专门研发生产此产品，选用于我国电网上运行最多，也是年限最久的高可靠性10KV户外高压真空断路器上进行了二次开发，利用一台真空断路器与三工位自动隔离开关通过光电传感器采样，把断路器中电流电压信号提供给智能控制器，运算判断后实现全自动互投。
高压智能双电源全自动投切功能：
采其A进线或B进线线路上的电压、判断断路器与自动隔离开关的状态，进行自动投切；本装置具有过电流保护；检测负荷端的运行电流，实现定时限过流和速断保护，一次重合闸及闭锁功能，具有来电延时合闸，可设定优先供电功能，当设定为主的电源侧恢复供电后可自动投切至该侧供电，进线线路无电压真空断路器自动跳闸，自动隔离开关不改方向，等下次任意侧先供电时它会自动的转向那侧，真空断路会自动合闸，也可以检修手动分闸，开关闭锁。自动隔离开关停止在居中，能确保用电的安全性。
ZW32-12Q全自动型双电源切换开关使用环境：
◆ 周围空气温度：上限+40℃，下限-40℃；
◆ 海拔：普通型不大于2000mm，高原型不大于3500mm；
◆ 风压：不超过700pa（相当于风速34m/s）；
◆ 覆冰厚度：10mm；
◆ 地震烈度：不超过8度；
ZW32-12Q全自动型双电源切换开关技术参数：
断路器的额定参数
|
序号 |
名称 |
单位 |
数据 |
||
|
1 |
额定电压 |
KV |
12 |
||
|
2 |
额定绝缘水平（海拔2000m） |
1min工频耐压 |
干试 |
KV |
42 |
|
湿试（对地外绝缘） |
34 |
||||
|
雷电冲击耐压（峰值） |
75 |
||||
|
3 |
额定电流 |
A |
630、1000、1250 |
||
|
4 |
额定频率 |
HZ |
50 |
||
|
5 |
额定短路开断电流 |
KA |
12.5、16、20、25 |
||
|
6 |
额定操作顺序 |
|
分-03s-合分-180s-合分 |
||
|
7 |
额定短路开断电流开断次数 |
次 |
30 |
||
|
8 |
额定短路关合电流（峰值） |
KA |
31.5、16、20、25 |
||
|
9 |
额定峰值耐受电流 |
||||
|
10 |
额定短时耐受电流 |
12.5、16、20、25 |
|||
|
11 |
全开断时间 |
S |
<0.125 |
||
|
12 |
额定短路电流持续时间 |
5 |
|||
|
13 |
机械寿命 |
次 |
10000 |
||
|
14 |
额定操作电压 |
V |
交流或直流220 |
||
|
15 |
过电流脱扣器额定电流 |
A |
5 |
||
表2
|
序号 |
项目 |
单位 |
数据 |
|
|
1 |
触头开距 |
Mm |
9±1 |
|
|
2 |
触头超航程 |
3±1 |
||
|
3 |
平均分闸速度 |
m/s |
1.0±0.3 |
|
|
4 |
平均合闸速度 |
m/s |
1.0±0.25 |
|
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
|
6 |
三相分闸同期性 |
≤2 |
||
|
7 |
合闸时间 |
s |
≤0.1 |
|
|
8 |
分闸时间 （分励脱扣） |
最高额定操作电压 |
≤0.06 |
|
|
最低操作电压 |
≤0.1 |
|||
|
9 |
每相回路直流电阻 |
μΩ |
≤200 |
|
|
10 |
相间中心距离（从灭弧室端部测量） |
mm |
260±2.0 |
|
|
11 |
动静触头允许磨损累计厚度 |
3 |
||
|
12 |
合闸状态额定触头弹簧压力 |
N |
1800±200 2000±200 |
|
操作机构主要技术参数
|
型号 |
YZJ66-A |
ZYJ66-A |
|
额定工作电压（V） |
≌110 |
≌220 |
|
额定电动率（W）≤ |
70 |
|
|
正常工作电压范围 |
85％～110％额定工作电压 |
|
|
额定工作电流(A) |
0.7 |
|
|
额定工作电压下储能时间（s）< |
10 |
|
手力储能操作力采用机构所配储能手柄时最大操作力小25kgf。
|
额定工作电压（V） |
～110 |
~220 |
-110 |
-220 |
|
额定工作电流（A） |
<4.5 |
<2.9 |
5.85 |
2.8 |
|
额定电动率（VA） |
85％～110％额定工作电压 |
|||
|
20℃时线圈电阻（Ω） |
约8.7 |
约27 |
约18.8 |
约78 |
过电流脱扣电磁铁：过电流脱扣器由电流互感器供电，过电流脱扣器额定电流为5A。
分闸电磁铁：采用螺线管式电磁铁
|
额定工作电压（V） |
~110 |
~220 |
-110 |
-220 |
|||
|
额定工作电流（A） |
<2.2 |
<2.3 |
2.5 |
1.3 |
|||
|
额定电动率（VA） |
<115 |
<107 |
135 |
123 |
|||
|
正常工作电压范围 |
65％～120％额定工作电压。约30％及以下额定电压时不得分闸 |
||||||
|
20℃时线圈电阻 |
约7.3 |
约39 |
约43.5 |
约170 |
|||
电流互感器的变比：根据用户需要可安装50/5、75/5、100/5、150/5、200/5、400/5及630/5（每只CT最多为4抽头变比的CT）；标准配置2只，最多可配置6只。
浪涌电流保护器过流延时时间：根据用户需求可调成200ms、400ms、600ms、800ms、1200ms或3s，用户自己调整，调整方法见6.2.7
电压互感器采用JDZ-10系列：等级0.2级容量15VA、0.5级容量30VA或P级300VA，变比10000/220/110V（根据用户需求确定）。外置电压互感器采用JDZW-10
|
额定电压 |
准确级次下的相应容量（VA） |
电次绕组极限容量（VA） |
工频耐压 (有效值KV) |
污秽等级 |
|||||
|
一次（KV） |
二次（V） |
0.2 |
0.5 |
3 |
|||||
|
10 |
100 220 |
15 |
30 |
300 |
500 |
42 |
Ⅲ |
||
|
序号 |
名称 |
单位 |
数据 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
1250 |
|
3 |
额定频率 |
HZ |
50 |
|
4 |
额定峰值耐受电流 |
KA |
63 |
|
5 |
额定短时耐受电流 |
KA |
25 |
|
6 |
额定短路持续时间 |
S |
4 |
|
7 |
机械寿命 |
次 |
2000 |
|
8 |
触刀片刚合同期性 |
Mm |
≤3 |
|
9 |
触刀片刚合偏斜 |
≤2 |
|
|
10 |
隔离开关断口距离 |
≥200 |
|
|
11 |
隔离开关操作力距 |
N.m |
≤200 |
|
12 |
触刀片弹簧压力 |
N |
220±22 |
ZW32-12Q全自动型双电源切换开关工作原理：
该产品由断路器本体及操作机构两部分组成。（配隔离开关方案由断路器本体、操动机构及隔离开关三部分组成）。
断路器本体部分由导电回路、绝缘系统、密封件及壳 体组成。整个导电回路由进出线导电杆、进出线绝缘支座、导电夹、软连结与真空灭弧室连接而成。
产品采用瓷套、户外环氧树脂或硅橡胶进线套管，带电体之间及对地距离均大于190mm。壳体密封，内部采用复合绝缘结构，具有抗凝露、抗污秽的特点，绝缘水平高。产品内部可装设电压互感器一个或两个（根据用户需求确定），提供操作电源用。其整体结构为三相共箱式。

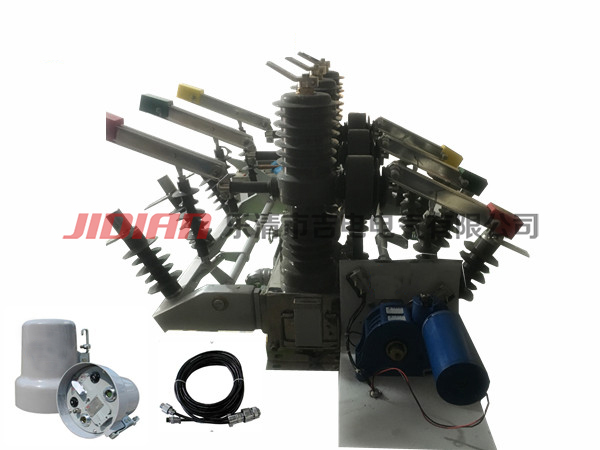

乐清市吉电电气有限公司断路器配双隔离开关
断路器可带隔离开关，形成明显的可见断口。隔离开关有隔离刀闸、静触头、绝缘支架、安装支架、操作系统等部件组成。断路器与隔离开关之间有可靠的防污操作的联锁装置。
手动弹簧操动机构，具有手动储能、手动分合、过流保护功能。
电动弹簧操动机构，具有电动储能、分合功能，同时具有手动储能，手动分合，过流保护功能。整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成。
工作原理：真空断路器利用高真空中电流流过零点时等离子体迅速扩散熄灭电弧的原理，完成分断电流的任务。
