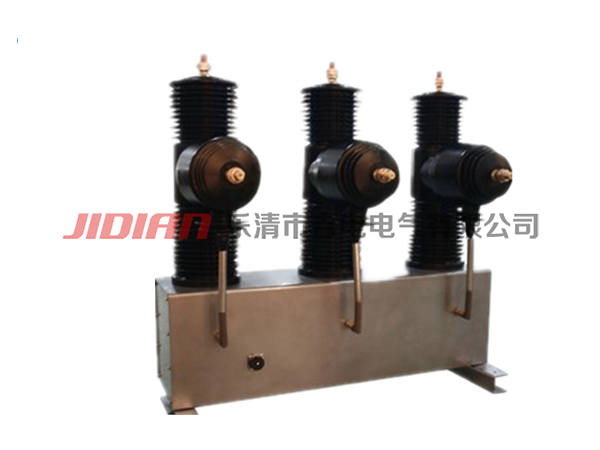

ZWCG-40.5户外35KV柱上真空断路器

ZWCG-40.5的产品概述

乐清市吉电电气有限公司独家研发生产的ZWCG-40.5小型化系列柱上真空断路器（公司型号CG-40.5KV）采用现代加工工艺与计算机辅助设计技术,结合了最新一代弹簧机构与永磁机构的优点于一身.其追求高可靠,易维护的设计理念打造出一代优越产品,是目前电力系统最可靠最佳的选择。
ZWCG-40.5系列开关主体采用Ansoft软件与solidwork设计而成，整体美观大方，安全可靠。
ZWCG-40.5系列开关有多种款式可供用户选择:
ZWCG-40.5 普通户外真空断路器,弹簧操动机构标配10000次机械寿命.
ZWCG-40.5 特制户外真空断路器,专利单稳态永磁操动机构标配100000次机械寿命,带有手动合闸手动分闸功能.

ZWCG-40.5的使用环境

环境温度: -40℃~+85℃, 日平均温度: 25℃；
海拔:≤3000m (超过该数值可与我司技术商议);
风速: 35m/s;
地震烈度：不超过8度;
周围空气污秽等级程度不大于：Ⅲ级;
周围空气相对湿度日均值≤95%，月均值≤90%;
饱和蒸气压日均值≤2.2×10-3Mpa，月均值≤1.8×10-3Mpa;
超过上述使用环境条件时，请与制造厂协商。

TKRCW-40.5的结构特点

1.可靠的手动分闸装置；
2.可靠省力的手动合闸装置；
3.明显可见的分合闸指示；
4.IP64防护等级的航空接插件；
5.乐清市吉电电气有限公司提供独特设计的手动合闸技术,可满足常规与非常规状态下的关合功能.它的速度满足IEC62271-100及同类GB1984-2003的标准要求。该技术的出现,弥补了永磁机构与弹簧机构的各自缺点,是新一代的高性能电力开关从此有了最坚实的基础；
6.一次进线母排端子(直接与灭弧室搭接减少不必要的电量损耗)；
7.真空灭弧室(采用APG 工艺固封的固体绝缘技术,外加硅橡胶模压复合技术,提高整体开关耐候性能)；
8.电流互感器(外加模块化的设计,利于绝缘裕度的把握及产品互换性要求)；
9.采用ANSOFT软件优化设计的高寿命的永磁机构.可靠性高,免维护.受用寿命长,经过35000次分闸反向激磁试验证明,退磁率小于1%；
10.陕西泰开电气设备有限公司提供独特专利技术的模块化单稳态永磁机构.采用双线圈驱动,具有快速合分及与真空开关无与伦比的匹配性能.是做同步技术与配网自动化重合器最佳的选择。
